CYB330濺射型通用油壓壓力變送器是采用半導體微細加工技術、原子搬遷原位生長納米薄膜功能材料技術、微機械加工技術等多項現代技術，將納米薄膜應變電阻直接制作在經處理的特殊金屬圓形膜片上，在膜片上制作納米固體薄膜的隔離層，然后，在其上再制作納米量級的薄膜功能材料，通過微細加工技術構成惠斯登電橋，實現了敏感元件與彈性體的原子結合，解決了傳統壓力傳感器因敏感元件與彈性體之間受力滑動產生的零點漂移而導致的長期穩定性差的固有缺陷，真正實現了在高溫、高壓、惡劣環境下的壓力測量的長期穩定性和高可靠性。

CYB330濺射型通用油壓壓力變送器的核心部件為濺射薄膜壓力傳感芯片，融合高可靠的專用信號處理電路，采用激光焊接精密封裝于不繡鋼殼體內，組成性能優越的壓力變送器。產品出廠前經過壓力疲勞沖擊，高低溫循環老化和溫度補償，確保產品穩定可靠。現已廣泛應用于航空航天、石油、化工、交通、能源、輕紡、機械、電力、冶金、汽車、供排水、環境、醫藥、衛生、教學科研及其它需要壓力測量與控制的行業或領域。

產品特點

穩定性好：傳感器在正常工作條件下，不需作任何調整，零點輸出的長期穩定性?xún)?yōu)于±0.1%F.S/年；

零點漂移小：無論是連續還是間斷通電，或者在室溫下任其漂移，傳感器的零點漂移誤差優于±0.1%F.S；

精確度高：傳感器的綜合精度（含非線性、重復性、滯后誤差）達到0.2級、0.1級、0.05級；

工作溫度范圍寬：常規產品工作在- 40℃～85℃；

可靠性高：平均無故障工作時間超過50000小時；

傳感器的橋臂電阻大、功耗小、輸入阻抗高、抗干擾性能強；

抗惡劣環境：全不銹鋼密封焊接，耐濕、抗振動、抗沖擊、抗電磁與核輻射干擾；

體積小、重量輕，安裝維護方便。

應用領域

工程機械、液壓機械、汽車、軌道交通；船舶工業、深海鉆井平臺、石油、化工行業；航空航天、軍事工業。

技術參數

量   程：-0.1～0.5MPa···100MPa；

壓力類型：表壓、絕壓、密封表壓；

過   載：允許過載滿量程上限的150%；

破壞壓力：3～10 倍標稱壓力；

準確度：±0.1%FS、±0.2%FS、±0.5%FS（含非線性、重復性、滯后誤差）；

長期穩定性：±0.05%FS/年

適用介質：與不銹鋼相容的氣體、液體；

工作溫度：-45℃～85℃；

非線性：優于0.1%F.S；

重復性：優于0.05%F.S；

滯   后：優于0.05%F.S；

環境影響：由振動、沖擊、加速度綜合作用，引起的誤差≤0.02%F.S/g（其中g(shù)為重力加速度）；

工作電壓：9～30VDC；

輸出形式：模擬信號：4～20mA、0～20mA、0～5VDC、0.5～4.5V 、0～10VDC；
                     數字信號：RS-485、TTL、OWI、IIC、SPI、CAN；

電氣連接：霍斯曼、M12、航空插件、電纜；

接口尺寸：M16X1.5，M20X1.5，G1/4，G1/2等或由用戶指定；

防護等級：IP65，IP67；

震    動：10G peak , 20 到 2400 Hz；

沖   擊：20G , 11msec , 1/2 sine。

重    量：    230克

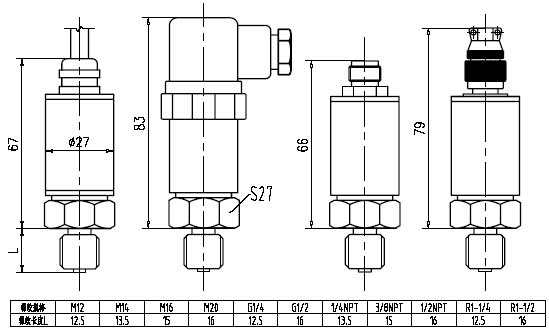

典型外形結構

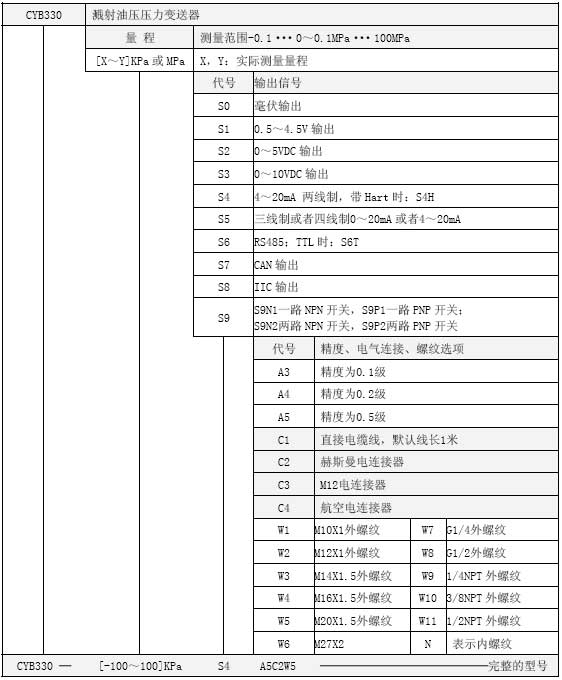

選型指南

選型示例： CYB330─(0～45)MPaS4A5C2W5， 表示壓力量程為(0～45)MPa；輸出信號為兩線制4～20mA；測量精度：0.5級；電氣連接為赫斯曼；M20X1.5外螺紋引壓接口。

注：

1、選型表中默認的供電電壓為24VDC，介質溫度為常溫，壓力類型為表壓；

2、本產品可提供定制，特殊輸出信號、精度等級、供電電壓、螺紋規格、電氣連接、介質溫度、顯示、壓力類型、介質接觸材質、防護等級請明確說明或聯系廠家。

相關資料

1、各種電器接口外形尺寸CAD詳細圖紙：防水出線型外形尺寸CAD圖 、 赫斯曼電連接器型外形尺寸CAD圖 、 M12電連接器型外形尺寸CAD圖 、航空電連接器型外形尺寸CAD圖 請點擊下載。
