CYB320型薄膜壓力傳感器電路EMC-CS101 仿真設計
1、仿真對象 CYB320型薄膜壓力傳感器電路電源輸入部分濾波電路，電路如圖1所示。

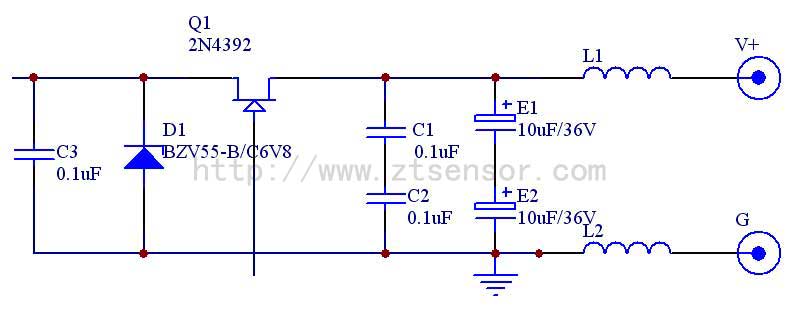

圖1 CYB320型薄膜壓力傳感器電源輸入濾波電路
所使用元器件列表如下：
|
序號 |
代號 |
名稱 |
型號規格 |
|
1 |
L1 |
電感 |
470uF |
|
2 |
L2 |
電感 |
470uF |
|
3 |
E1 |
鉭電容 |
10uF |
|
4 |
E2 |
鉭電容 |
10uF |
|
5 |
C1 |
瓷介電容 |
0.1uF |
|
6 |
C2 |
瓷介電容 |
0.1uF |
|
7 |
C3 |
瓷介電容 |
0.1uF |
|
8 |
Q1 |
集成電路 |
2N4392 |
|
9 |
D1 |
穩壓二極管 |
BZV55-B/C6V8 |
2、仿真工具 仿真工具為MultiSim。該電路實現的主要功能是高頻率波，幅頻特性曲線如圖率響應：

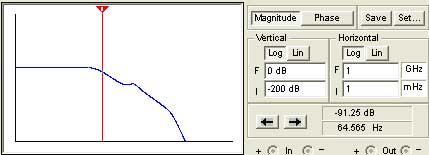

圖2 幅頻特性曲線;
從圖可以看出電路的截止頻率約為64.6KHz，高于64.6KHz的信號將大幅衰減。
3、仿真項目 仿真項目為CS101，用來檢測EUT承受耦合道輸入電源線（不包括回線）上的干擾信號的能力，頻率范圍25Hz—150kHz。
4、仿真結果

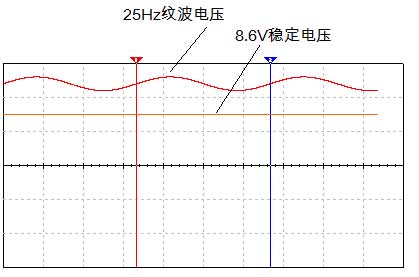

a、Vin輸入條件：電壓12V，Vpp=1V，紋波頻率25Hz。 用示波器測Vo=8.6Ｖ，見圖3。
b、Vin輸入條件：電壓12V，Vpp=1V，紋波頻率5kHz。 用示波器測Vo＝8.6V，見圖4。
c、Vin輸入條件：電壓12V，Vpp=1V，紋波頻率150KHz。 用示波器測Vo=8.6V，見圖5。
圖 3 圖4 圖5
從CS101的仿真數據看，當輸入發生電壓1V的Vpp從25Hz~150KHz變化時，CYB320型薄膜壓力傳感器的輸出基本不變化，因此，我們認為電路設計可行。本文源自澤天傳感，版權所有，轉載請保留出處。
